Вы разработали и собрали отличную систему — будь то контроллер автоматической подсветки многомаршевой лестницы, гаражная GSM-сигнализация или система умного дома. На рабочем столе всё работает безупречно: датчики четко фиксируют движение, микроконтроллер мгновенно обрабатывает логику.

Но как только система монтируется на реальном объекте, а длина проводов от платы до сенсоров увеличивается до нескольких метров, начинается магия: появляются ложные срабатывания, пропуски событий или "зависания" контроллера. Главный подозреваемый в таких случаях — электромагнитные наводки. И главный инструмент решения этой проблемы — экранированный кабель.

Провод как невольная антенна

Для передачи сигнала от оптического, ультразвукового датчика или концевика обычно используются слаботочные уровни напряжения (например, 3.3В или 5В). Микроконтроллеры обладают высоким входным сопротивлением, что делает их пины чрезвычайно чувствительными к малейшим изменениям напряжения.

Любой обычный (неэкранированный) провод длиной более пары десятков сантиметров начинает работать как радиоантенна. Он физически собирает электромагнитный "мусор" из окружающего пространства. Источниками электромагнитных помех (EMI) на реальных объектах выступают:

• Силовые линии 220В: Особенно если сигнальный провод проложен в одной штробе или кабель-канале с силовым.

• Радиочастотные модули: Встроенные GSM-модемы (которые при передаче пакетов создают сильнейшие импульсные наводки) или мощные Wi-Fi трансиверы.

• Коммутационные помехи: Искрение контактов реле, пускателей или работа мощных импульсных блоков питания.

Длинная трасса обычного провода аккумулирует этот шум. В результате на вход контроллера вместо чистого логического нуля или единицы приходит "гребенка" помех, пики которой микроконтроллер воспринимает как реальные сигналы датчика.

Как работает экран?

Экранированный провод (например, витая пара FTP или специализированный сигнальный кабель КСПВЭ) имеет дополнительный слой между внешним изолятором и внутренними жилами. Этот слой выполняется в виде оплетки из медной проволоки, слоя алюминиевой фольги или их комбинации.

Этот проводящий цилиндр выполняет роль клетки Фарадея. Когда внешнее электромагнитное поле пересекает кабель, оно индуцирует ток не на сигнальных жилах, а на этом внешнем экране. То есть, экран принимает весь электромагнитный удар на себя, отражая или поглощая помехи, сохраняя полезный сигнал внутри проводников в первозданном виде.

Кроме того, если внутри экрана используется "витая пара" (провода перекручены между собой с определенным шагом), это дополнительно компенсирует синфазные помехи — наводки, которые всё же смогли пробиться через экран, взаимно уничтожаются благодаря физике скрутки.

Золотое правило монтажа: "Земляная петля"

Наличие экрана — это только половина решения. Огромное значение имеет то, как именно этот экран подключен. Главное правило разработчика и монтажника:

Экран должен подключаться к "земле" (GND) только с одной стороны трассы.

Обычно экран соединяют с общим минусом (GND) непосредственно на клеммах центрального контроллера. Со стороны самого датчика экран нужно аккуратно обрезать и заизолировать, чтобы он ни с чем не контактировал.

Почему нельзя заземлить экран с двух сторон? Если подключить его и к "земле" контроллера, и к заземлению удаленного датчика (или металлическому корпусу на другом конце), возникает так называемая "земляная петля" (Ground Loop). Из-за разности потенциалов "земель" в разных точках здания по самому экрану начнет протекать уравнивающий ток. В этом случае экран сам превратится в источник мощнейших электромагнитных помех, наводя шум на внутренние сигнальные жилы.

Практический пример

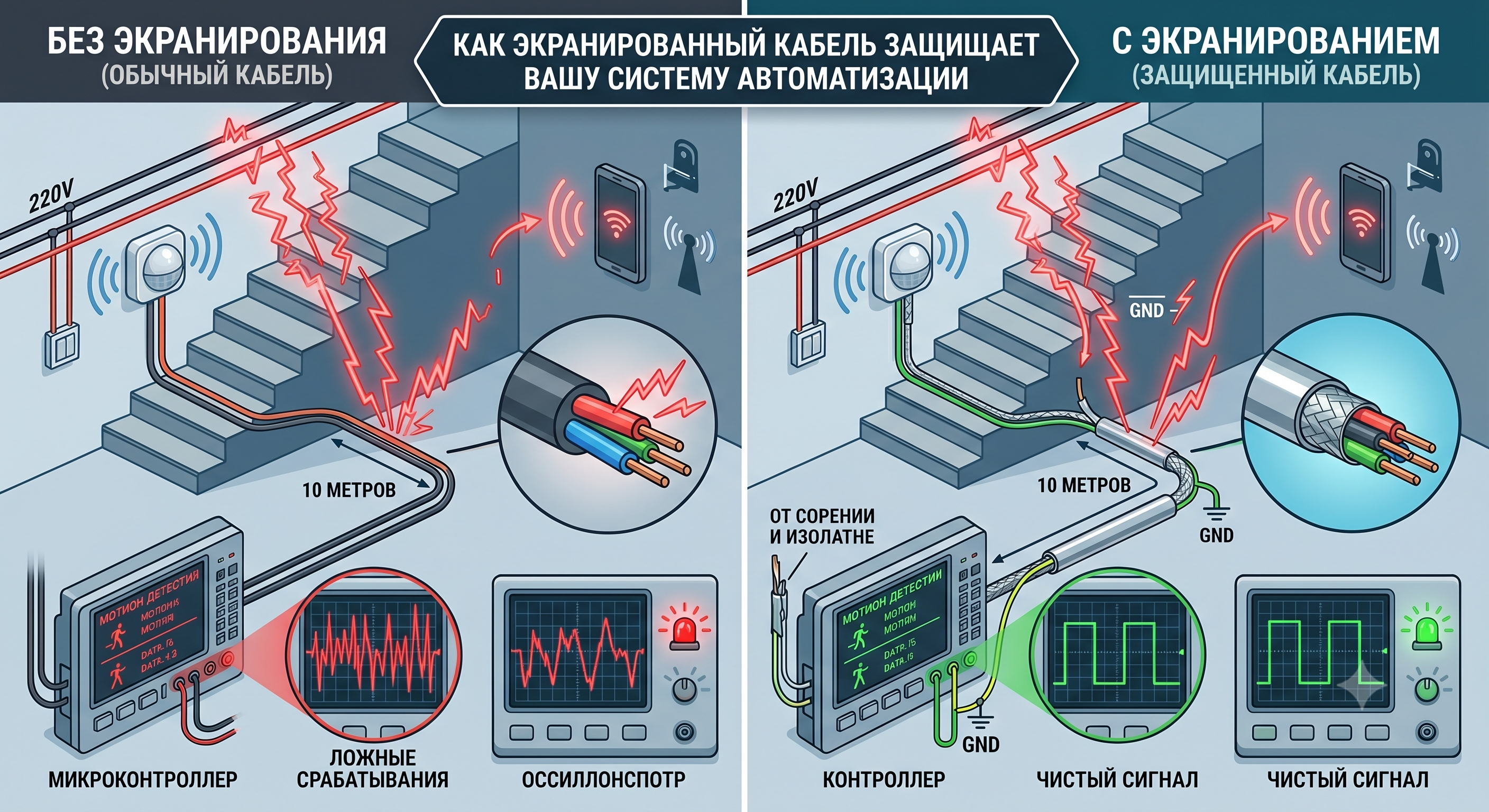

Представьте монтаж датчика присутствия на первой ступени лестницы, в то время как управляющая плата спрятана на втором этаже. Длина провода составляет 5-7 метров. Использование обычного провода КСПВ или ШВВП практически гарантирует, что при включении пылесоса в соседней комнате лестница решит, что по ней кто-то идет, и активирует подсветку.

Переход на экранированный провод (например, недорогую FTP-витую пару) с заземлением экрана на контроллере направляет весь наведенный потенциал в общую "землю" схемы. До пинов микроконтроллера доходит только чистый сигнал, обеспечивая абсолютную стабильность и предсказуемость работы системы, за которую не будет стыдно перед заказчиком.
