Ви розробили та зібрали чудову систему — чи то контролер автоматичної підсвітки багатомаршових сходів, гаражна GSM-сигналізація або система розумного будинку. На робочому столі все працює бездоганно: датчики чітко фіксують рух, мікроконтролер миттєво обробляє логіку.
Але щойно система монтується на реальному об'єкті, а довжина проводів від плати до сенсорів збільшується до кількох метрів, починається магія: з'являються хибні спрацьовування, пропуски подій або "зависання" контролера. Головний підозрюваний у таких випадках — електромагнітні наводки (перешкоди). І головний інструмент вирішення цієї проблеми — екранований кабель.
[Зображення екрана осцилографа, що порівнює зашумлений спотворений сигнал датчика з чистим цифровим прямокутним сигналом]
Провід як мимовільна антена
Для передачі сигналу від оптичного, ультразвукового датчика або кінцевика зазвичай використовуються слабкострумові рівні напруги (наприклад, 3.3В або 5В). Мікроконтролери мають високий вхідний опір, що робить їхні піни надзвичайно чутливими до найменших змін напруги.
Будь-який звичайний (неекранований) провід довжиною понад пару десятків сантиметрів починає працювати як радіоантена. Він фізично збирає електромагнітне "сміття" з навколишнього простору. Джерелами електромагнітних перешкод (EMI) на реальних об'єктах виступають:
-
Силові лінії 220В: Особливо якщо сигнальний провід прокладений в одній штробі або кабель-каналі з силовим.
-
Радіочастотні модулі: Вбудовані GSM-модеми (які під час передачі пакетів створюють сильні імпульсні наводки) або потужні Wi-Fi трансивери.
-
Комутаційні перешкоди: Іскріння контактів реле, пускачів або робота потужних імпульсних блоків живлення.
Довга траса звичайного проводу акумулює цей шум. У результаті на вхід контролера замість чистого логічного нуля або одиниці приходить "гребінка" перешкод, піки якої мікроконтролер сприймає як реальні сигнали датчика.
Як працює екран?
Екранований провід (наприклад, вита пара FTP або спеціалізований сигнальний кабель КСПВЕ) має додатковий шар між зовнішнім ізолятором і внутрішніми жилами. Цей шар виконується у вигляді обплетення з мідного дроту, шару алюмінієвої фольги або їх комбінації.
[Зображення поперечного перерізу екранованого електронного кабелю, що чітко показує зовнішню оболонку ПВХ, мідне обплетення, шар алюмінієвої фольги та внутрішні кольорові ізольовані дроти]
Цей провідний циліндр виконує роль клітки Фарадея. Коли зовнішнє електромагнітне поле перетинає кабель, воно індукує струм не на сигнальних жилах, а на цьому зовнішньому екрані. Тобто екран приймає весь електромагнітний удар на себе, відбиваючи або поглинаючи перешкоди, зберігаючи корисний сигнал усередині провідників у первозданному вигляді.
Крім того, якщо всередині екрана використовується "вита пара" (проводи перекручені між собою з певним кроком), це додатково компенсує синфазні перешкоди — наводки, які все ж змогли пробитися через екран, взаємно знищуються завдяки фізиці скрутки.
Золоте правило монтажу: "Земляна петля"
Наявність екрана — це лише половина рішення. Величезне значення має те, як саме цей екран підключений. Головне правило розробника і монтажника:
Екран повинен підключатися до "землі" (GND) тільки з одного боку траси.
[Принципова схема, що показує правильне одноточкове заземлення екранованого кабелю датчика, з екраном, підключеним до GND на платі мікроконтролера та не підключеним на кінці датчика]
Зазвичай екран з'єднують із загальним мінусом (GND) безпосередньо на клемах центрального контролера. З боку самого датчика екран потрібно акуратно обрізати і заізолювати, щоб він ні з чим не контактував.
Чому не можна заземлити екран з двох боків? Якщо підключити його і до "землі" контролера, і до заземлення віддаленого датчика (або металевого корпусу на іншому кінці), виникає так звана "земляна петля" (Ground Loop). Через різницю потенціалів "земель" у різних точках будівлі по самому екрану почне протікати зрівнювальний струм. У цьому випадку екран сам перетвориться на джерело найпотужніших електромагнітних перешкод, наводячи шум на внутрішні сигнальні жили.
Практичний приклад

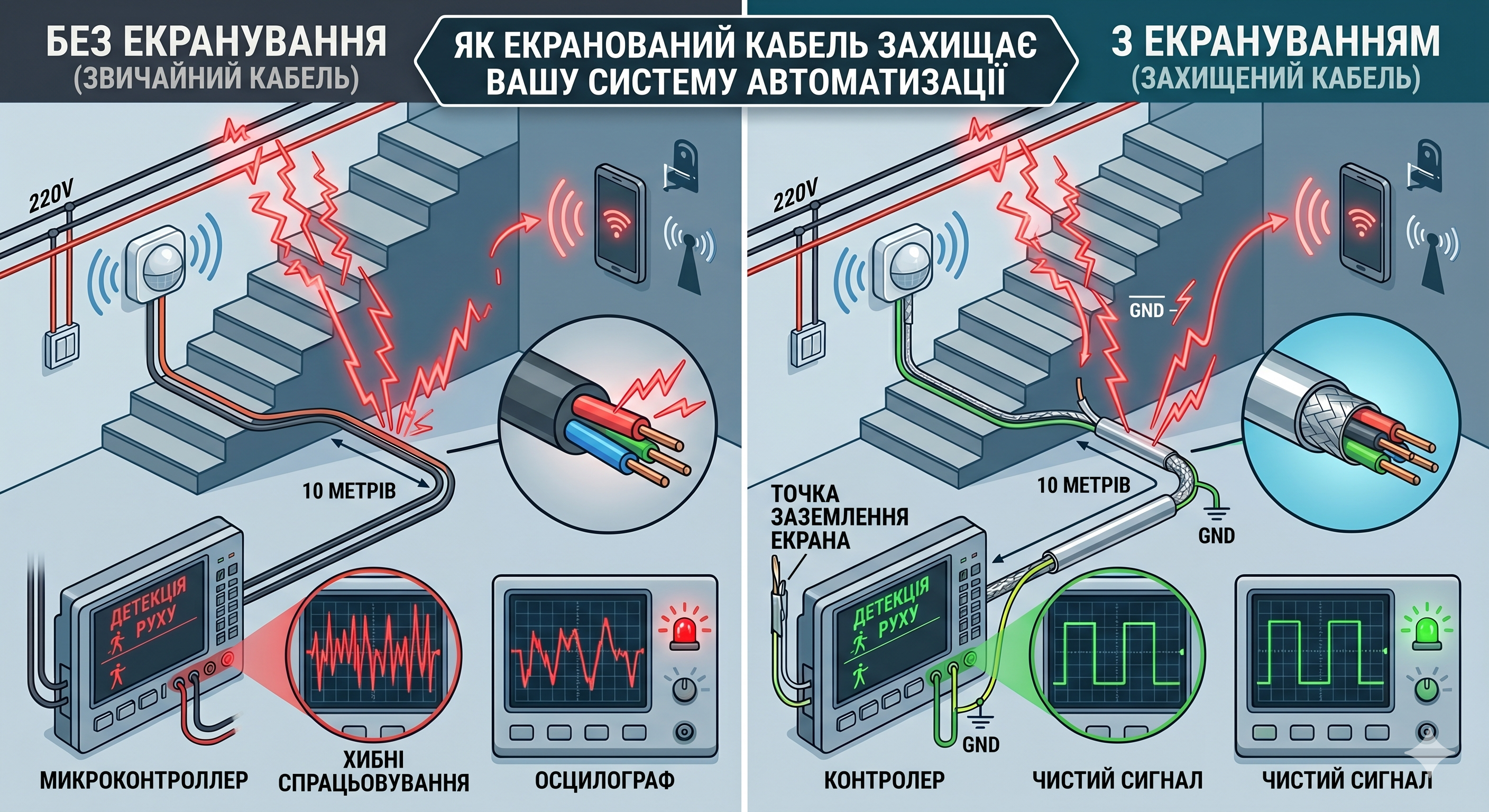

Уявіть монтаж датчика присутності на першій сходинці, у той час як керуюча плата захована на другому поверсі. Довжина проводу становить 5-7 метрів. Використання звичайного проводу КСПВ або ШВВП практично гарантує, що під час увімкнення пилососа в сусідній кімнаті сходи "вирішать", що по них хтось іде, і активують підсвітку.
Перехід на екранований провід (наприклад, недорогу FTP-виту пару) із заземленням екрана на контролері направляє весь наведений потенціал у загальну "землю" схеми. До пінів мікроконтролера доходить тільки чистий сигнал, забезпечуючи абсолютну стабільність і передбачуваність роботи системи, за яку не буде соромно перед замовником.
