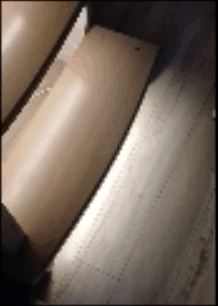

Чому важливо вибирати стрічку, що димується, і чому стрічки на малій яскравості іноді мерехтять.

Чому різні світлодіодні стрічки поводяться по-різному при димуванні?

Різниця в поведінці світлодіодних стрічок при димуванні на низьких яскравостях — це результат не лише якості самих світлодіодів, а й інженерних рішень у конструкції стрічки та використовуваних матеріалів.

Ось ключові фактори, які визначають «димуємість» та схильність до мерехтіння:

1. Струмообмежувальні резистори (Точність номіналу)

У дешевих стрічках резистори часто мають великий допуск (наприклад, ±10% або навіть більше).

• Результат: На стрічці одного виробника опір сегмента трохи нижчий, на іншому — трохи вищий.

• Чому це важливо при ШІМ: На низьких яскравостях (ШІМ-сигнал 5/255) резистор з меншим опором дозволяє імпульсу струму бути занадто коротким і різким. Це викликає «дзвін» у лінії живлення та нестабільну роботу транзистора, що око зчитує як мерехтіння.

2. Тип та якість люмінофора світлодіода

Світлодіоди різних партій/виробників мають різну ємність p-n переходу.

• Фізика: Напівпровідник світлодіода — це, по суті, маленький конденсатор. У якісних кристалів характеристики передбачувані. У дешевих — розкид параметрів величезний.

• Ефект: При ультракоротких імпульсах ШІМ (мала яскравість) «дешевий» світлодіод не встигає вийти на робочий режим, або його яскравість змінюється нелінійно. Один світлодіод починає світитися при напрузі 2.5В, а інший — тільки при 2.7В. На малих яскравостях це перетворюється на нерівномірність світіння та стробоскопічний ефект (мерехтіння).

3. Конструкція струмопровідних доріжок

• Мідь: У якісних стрічках доріжки товщі, а вміст міді вищий. Це знижує опір (R) та індуктивність (L) всієї стрічки.

• Розподілені параметри: Стрічка з довгими тонкими доріжками працює як фільтр, який «завалює» фронти ШІМ-імпульсу. На низьких яскравостях цей завал стає критичним: імпульс перетворюється на невиразний «пік», який вже не здатний ефективно збудити кристал світлодіода.

4. Взаємодія з ШІМ (Динамічний опір)

Світлодіод — нелінійний елемент. Його опір падає по мірі зростання струму.

• При малих струмах опір кристала дуже високий.

• Якщо стрічка погано спроєктована, на малих яскравостях вона поводиться не як «резистивне навантаження», а як «ємнісне», що викликає паразитні коливання в ланцюзі транзистор-провід-стрічка.

Чому одна стрічка «хороша», а інша «мерехтить»?

Як «подружити» будь-яку стрічку з вашою системою?

Для складних випадків:

1. Програмний "пол": Ніколи не опускайте ШІМ нижче значення, при якому стрічка починає «мерехтіти». Якщо для конкретного клієнта або стрічки мерехтіння починається при PWM < 10, просто задайте в налаштуваннях більше значення яскравості.

2. Демпфірування: Якщо стрічка мерехтить, спробуйте додати паралельно стрічці (прямо в місці її підключення до дроту, що йде до контролера) керамічний конденсатор 0.1–0.47 мкФ. Він поглине «голки» та високочастотне сміття, яке не дає світлодіодам стабільно світитися на малих струмах.

Резюме: проблема мерехтіння при димуванні — це різниця в інерційності та електричному опорі стрічок. Якісна стрічка «прощає» поганий сигнал ШІМ за рахунок стабільності своїх компонентів, а дешева (навіть якщо Ви купили її дорого) — вимагає ідеальної чистоти сигналу та відсутності паразитних індуктивностей у лінії. Перегляньте Вашу проводку, чи правильно вона прокладена, чи немає сусідства з високовольтними дротами, чи не викликає індукційні наведення інше обладнання (холодильник, пральна машина, насос, обігрівач або водонагрівач тощо), чи достатня площа поперечного перерізу для такої довжини та чи якісний матеріал дротів. Ніколи не залишайте надлишки дротів змотані в рулони.
