Бездротові сенсори для автоматичного підсвічування сходів.

Як показала наша багаторічна практика, досить поширеною проблемою при створенні автоматичного підсвічування сходів є відсутність дротів для підключення сенсорів та (або) кнопок активації. Також часто дроти обрані або прокладені невірно, що ускладнює їх використання і може призводити до хибних спрацьовувань підсвічування через індукційні перешкоди. І дуже часто це з'ясовується вже тоді, коли всі оздоблювальні роботи завершені. Але це не привід відмовлятися від проєкту. Спеціально для таких випадків ми розробили бездротові сенсори та кнопки з кодованим радіоканалом EV1527, підтримкою до 12 пристроїв і 4 каналами. Тобто ви можете використовувати до 12 сенсорів, кнопок або пультів, розмістивши їх в оптимальних місцях.

Бездротові сенсори та кнопки працюють на частоті 433 МГц і використовують популярний протокол кодування EV1527. Для підключення цих пристроїв до контролера автоматичного підсвічування сходів SmartStairway SS вам знадобиться 4-канальний приймач Smart Stairway RFM-Ev1527-4. Зверніть увагу, що зазвичай приймач постачається з уже прив'язаними до нього сенсорами та кнопками, які ви замовляєте у нас в комплекті. Проте ви можете запрограмувати приймач самостійно. Нижче ми розповімо, як це зробити.

Для початку розглянемо, які саме сенсори та кнопки ми пропонуємо.

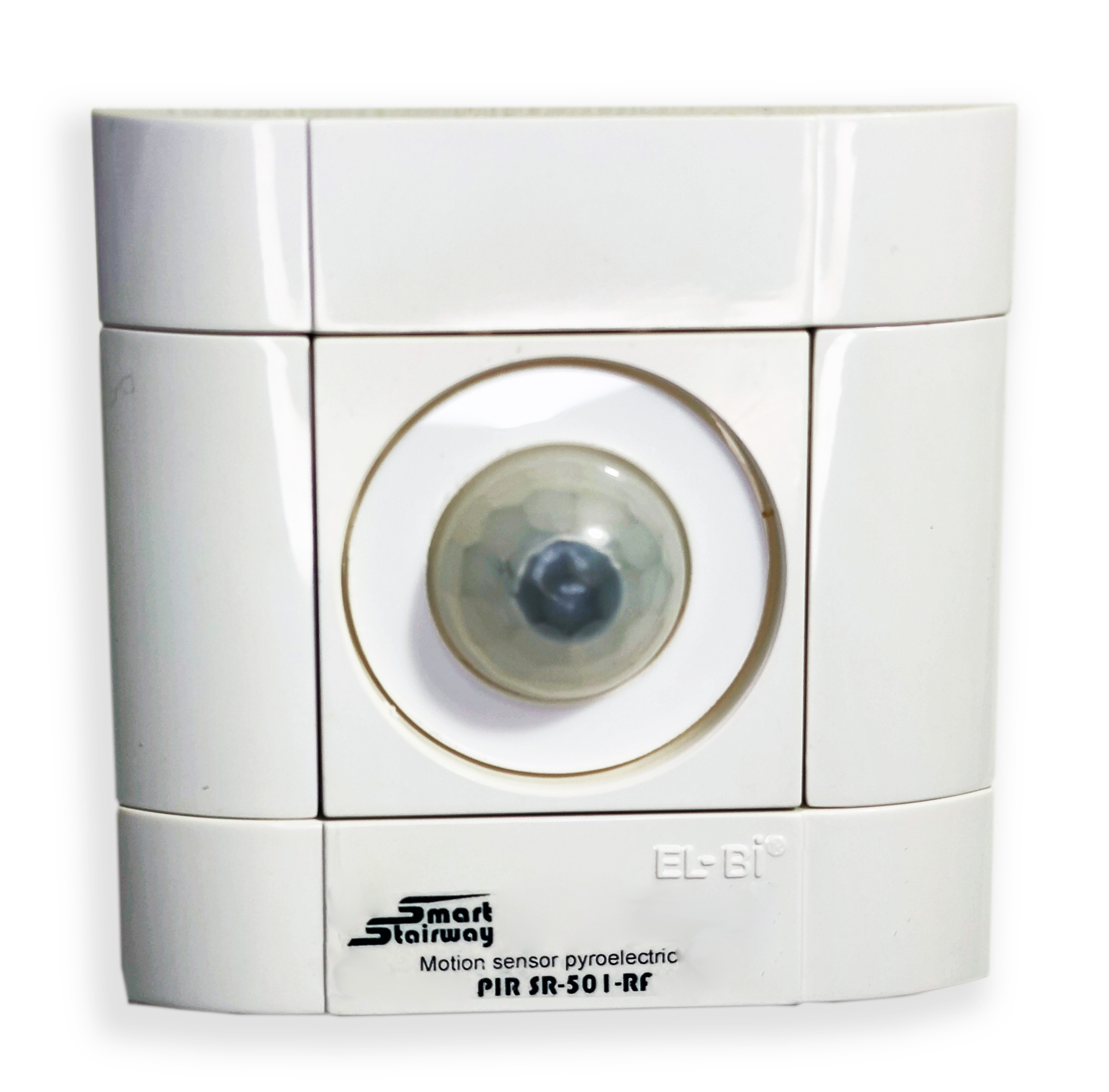

Піроелектричні сенсори

Ця модель є вдосконаленою версією популярного піроелектричного сенсора Smart Stairway PIR-SR501-1, який ми виробляємо вже понад 10 років. Ми доповнили його бездротовим протоколом зв'язку, зберігши колишній корпус і дизайн. Сенсор здійснює поодинокі вимірювання з затримкою 3.5 сек. і має кут виявлення руху менше 45 градусів. Це вигідно відрізняє його від інших рішень, наприклад сенсорів Aqara, які бачать рух у радіусі від 130 градусів і мають затримку в 60 секунд. Тобто після спрацьовування вам не доведеться чекати хвилину, щоб знову активувати світло, а сенсор не буде реагувати на рух далеко за межами сходів.

Сенсори виробляються фізично налаштованими на один з двох каналів: "А" або "B". Відповідно, приймач буде сприймати сигнал сенсора як спрацьовування відповідного каналу. Враховуйте це при купівлі. Живлення сенсора може здійснюватися в широкому діапазоні від 4.5 до 19 В. Тому ви можете живити його від батарейки типу «Крона» або від 4-х послідовно з'єднаних батарейок АА або ААА.

Також можна взяти живлення від світлодіодної стрічки верхньої або нижньої сходинок, що більш практично, оскільки при цьому не знадобиться заміна батарей. Даний тип сенсора рекомендується встановлювати безпосередньо над поверхнею сходинки. Зверніть увагу, що це актуально тільки при використанні світлодіодних стрічок з напругою живлення не більше 12 В. Для стрічок 24 В ми можемо виготовити сенсори з відповідною підтримкою під замовлення. Зв'яжіться з нами для уточнення деталей.

Зверніть увагу, що дальність надійної роботи залежить від матеріалу та кількості стін. Не використовуйте металеві підрозетники, оскільки антена радіомодуля розташована з тильного боку пристрою.

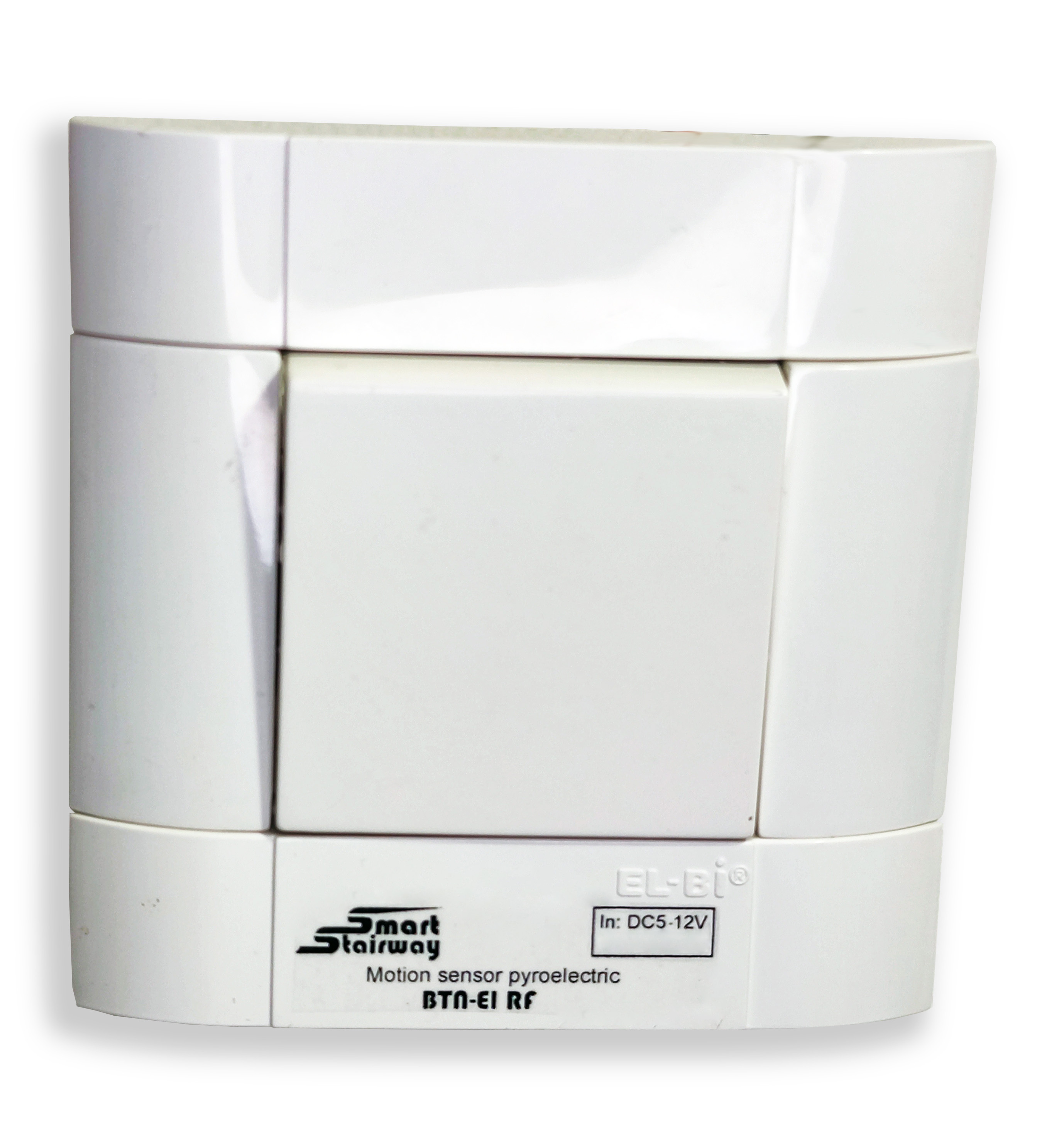

Бездротовий вимикач. Кнопка без фіксації.

Якщо ви хочете обладнати свої сходи кнопками примусового вмикання та вимикання, вам знадобляться пристрої для верхньої та нижньої зон сходів. Наші контролери серії SmartStairway SS мають функцію примусового вмикання: світло активується при натисканні однієї з двох кнопок і залишається ввімкненим доти, доки будь-яка з них не буде натиснута знову. Активація підсвічування відбувається в напрямку від натиснутої кнопки (зверху або знизу), вимикання — у зворотному порядку. Для дротових кнопок необхідно з'єднати вихід контролера +5 В з кнопкою, а другий дріт — з відповідним входом. Якщо дроти не передбачені, ви можете скористатися бездротовими кнопками Smart Stairway BTN-EL RF. Кнопка може живитися від напруги 3.3 – 24 В, тобто як від батарейок, так і від світлодіодної стрічки найближчої сходинки. Термін служби від батарейок вказано в таблиці нижче:

Технічні характеристики передавача кнопки:

• Потужність передачі даних: 11 dBm.
• Робоча напруга: 3.3 – 24 В.
• Робоча частота: 433 МГц.
• Дальність: до 100 м.
• Струм споживання в режимі передачі сигналу: 10 мА.
• Струм споживання в режимі очікування: менше 3 мкA.
• Кодування сигналу: EV1527 Learning code (код, що навчається).

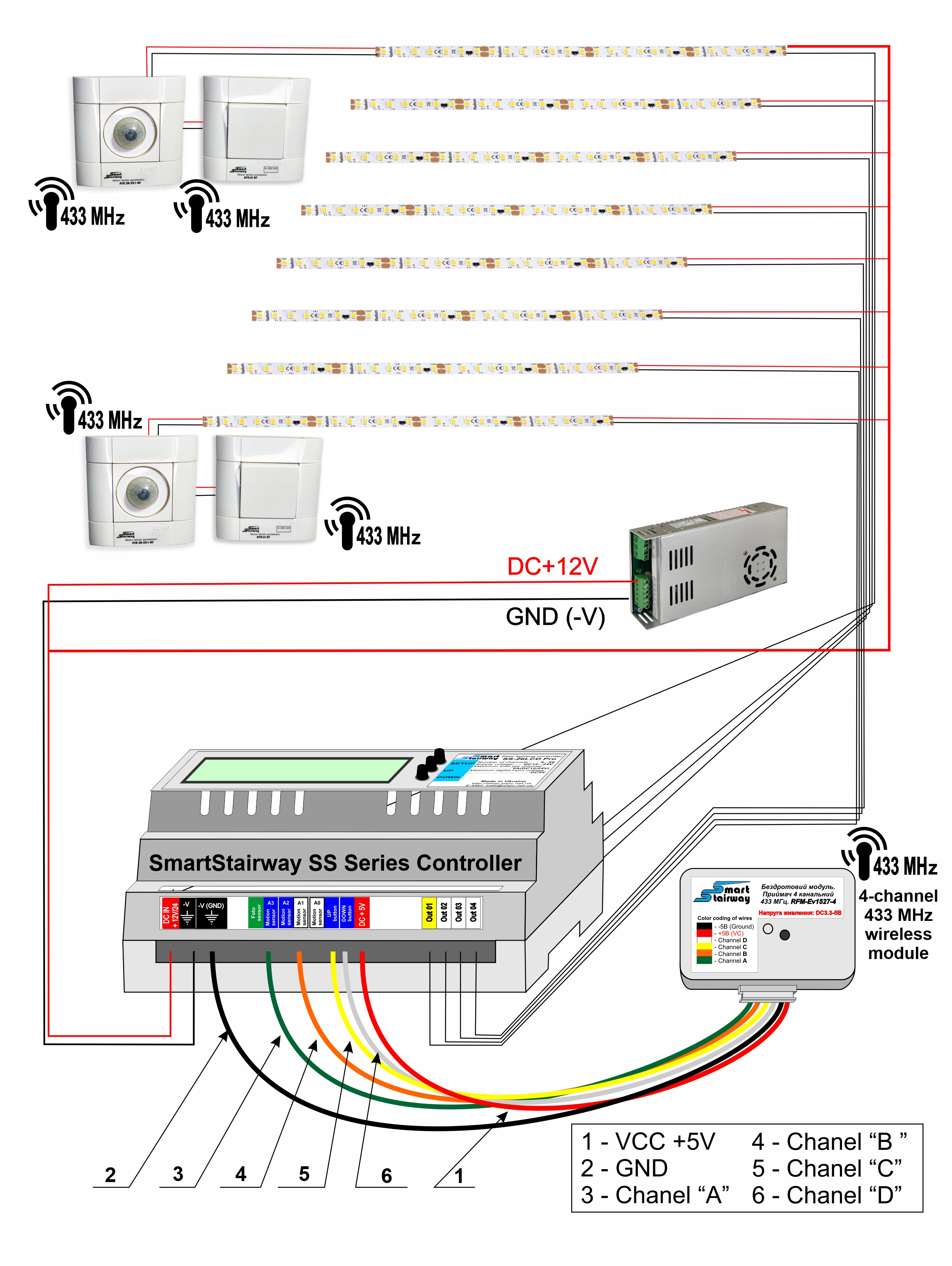

Нижче розглянемо типову рекомендовану схему підключення кнопок, сенсорів і приймача до контролера SmartStairway SS-26, SS-26 LCD, SS-26 LCD Pro, SS-281x Wi-Fi.

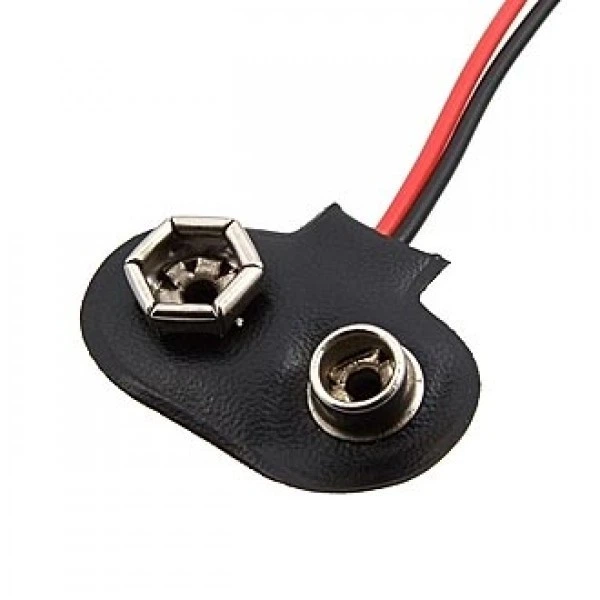

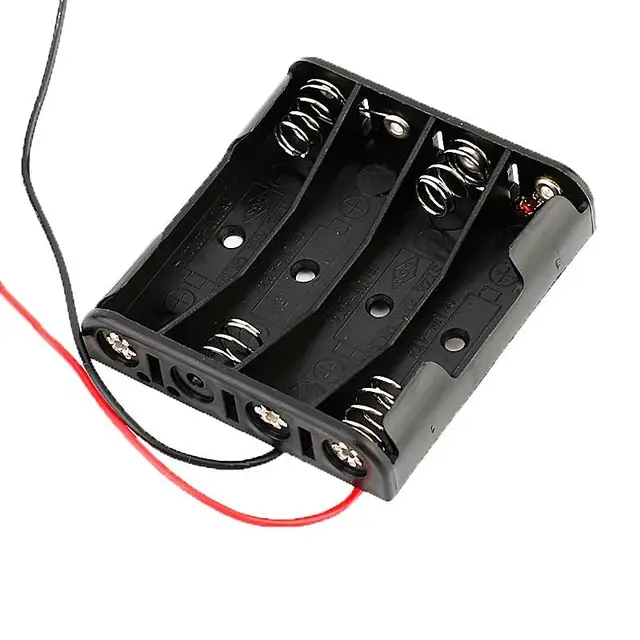

Якщо ви хочете використовувати для живлення батарейки або акумулятори, вам додатково знадобляться елементи живлення та батарейний блок. Зверніть увагу, що для роботи сенсорів рекомендується використовувати напругу не нижче 4.5 В, тоді як кнопки можуть працювати від 3.3 В. Тому для сенсорів краще використовувати не менше 4-х послідовно з'єднаних пальчикових батарейок, а для кнопок достатньо трьох. Також ви можете використовувати одну батарею типу «Крона». Для підключення батарейок АА або ААА рекомендуємо використовувати батарейний відсік, показаний на фото, або контактну групу для «Крони».

Також не забудьте, що вимикачі (кнопки) мають фізичні канали "C" або "D". Приймач вмикатиме відповідний канал. Враховуйте це при замовленні даного товару на сайті.

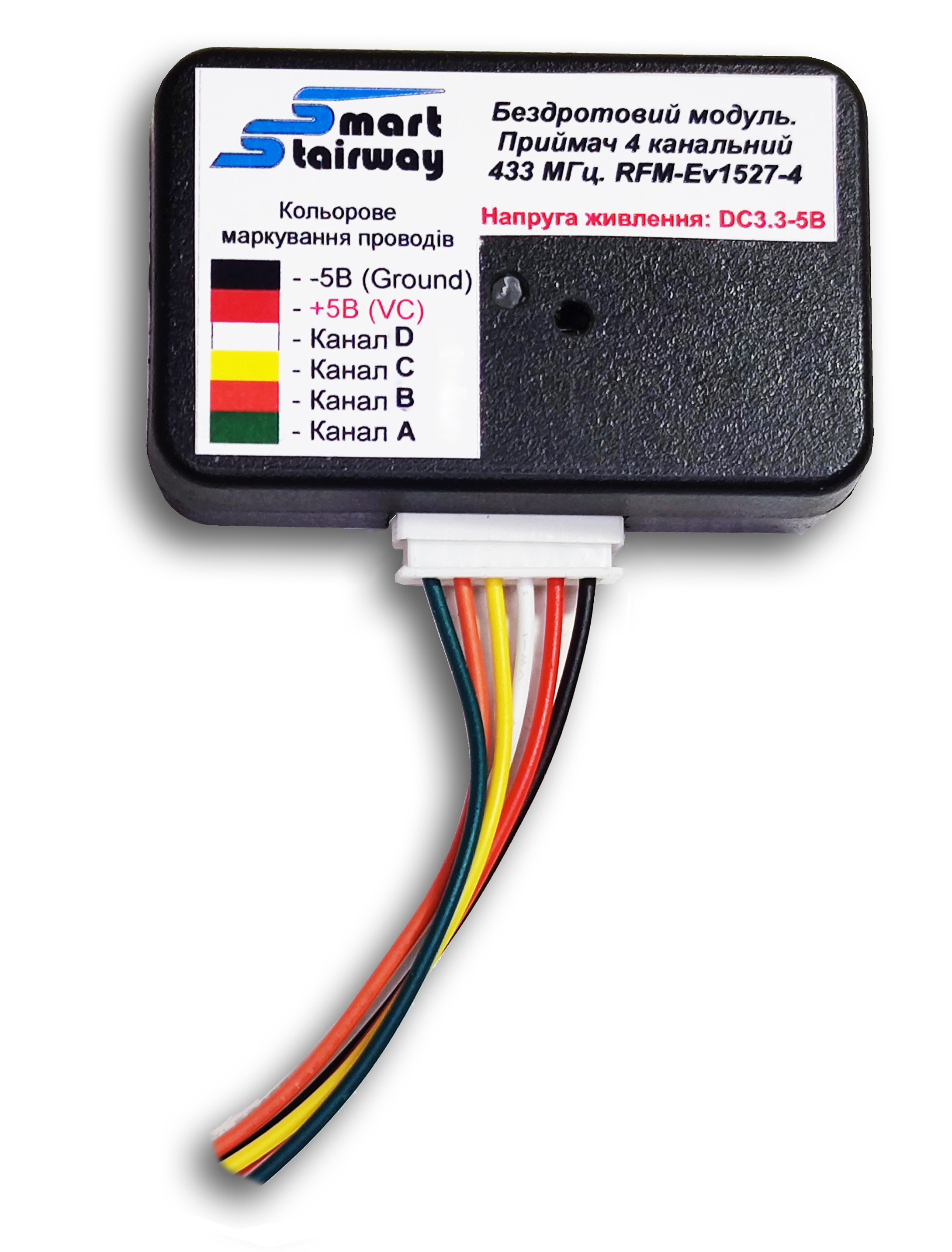

Приймальний модуль для бездротових сенсорів 4-х канальний 433МГц.

Крім сенсорів і кнопок, також необхідний приймач. Приймальний модуль має 4 канали. Канали "А" і "В" призначені для роботи з сенсорами, а канали "С" і "D" — для підключення кнопок. Приймач постачається вже запрограмованим для використання з усім обладнанням, замовленим разом із ним. Але якщо ви хочете запрограмувати наявне у вас обладнання, сумісне з протоколом EV1527, що працює на частоті 433 МГц (це можуть бути радіопульти, кнопки, датчики тощо), приймач дозволяє запам'ятовувати до 12 кодів пристроїв. Ви також можете запрограмувати додаткові дублюючі сенсори та кнопки, наприклад, якщо вам потрібно збільшити охоплення проміжних зон або активацію підсвічування сходів з додаткових входів.

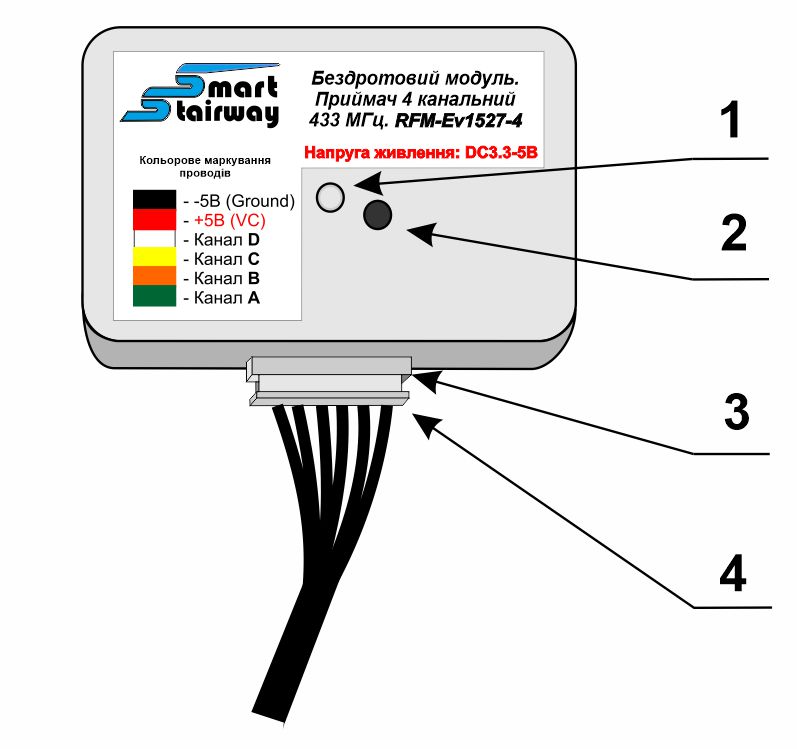

Модуль має пластиковий корпус із роз'ємом (3) для підключення до контролера, також у комплект постачання входить 6-піновий роз'єм із дротами (4). На корпусі розташований світлодіодний індикатор (1) і отвір для прихованої кнопки програмування (2).

Нижче розглянемо, як програмувати модуль.

Програмування модуля

1. Очищення пам'яті. При очищенні пам'яті з приймача будуть видалені всі записані раніше коди. Проводьте очищення тільки тоді, коли вам потрібно видалити коди всіх пристроїв і запрограмувати їх заново. За допомогою тонкого стрижня з діелектричного матеріалу натисніть кнопку (2) 8 разів. Кожне натискання сигналізується індикатором (1) короткочасним увімкненням. Після 8-го натискання індикатор спалахне 7 разів і вимкнеться. Пам'ять очищена. Жоден пристрій не прив'язаний до приймача.
2. Прив'язка пристроїв. Для коректної роботи з контролером використовується "Режим №1" (вмикання каналу за наявності сигналу від передавача).
   • Вимкніть усі передавачі, крім того, який будете прив'язувати. Натисніть і відпустіть кнопку (2).
   • Індикатор (1) увімкнеться і світитиметься, доки не спрацює сенсор або кнопка.
   • Спровокуйте спрацьовування пристрою. Після успішної прив'язки індикатор згасне.
   • Повторіть процедуру для кожного наступного пристрою.

Як працюють канали приймача і чому важливо обрати обладнання відповідних каналів.

Приймач має 4 канали. Тобто він може приймати сигнал від 4-х передавачів одночасно і керувати 4-ма входами контролера.

Наприклад:

• канал "А" - підключений верхній сенсор з відповідним каналом "А", його спрацьовування активуватиме вихід приймача, з'єднаний з клемою контролера для підключення верхнього піроелектричного сенсора.
• канал "B" - підключений нижній сенсор з відповідним каналом "B", його спрацьовування активуватиме вихід приймача, з'єднаний з клемою контролера для підключення нижнього піроелектричного сенсора.
• канал "C" - підключена радіо-кнопка верхнього вимикача з відповідним каналом "C", його спрацьовування активуватиме вихід приймача, з'єднаний з клемою контролера для підключення верхнього вимикача.
• канал "D" - підключена радіо-кнопка нижнього вимикача з відповідним каналом "D", його спрацьовування активуватиме вихід приймача, з'єднаний з клемою контролера для підключення нижнього вимикача.

Якщо Ви підключите два сенсори з каналом "А", вони обидва вмикатимуть канал "А" приймача. Тому якщо Ви хочете, щоб сенсори і кнопки вмикали різні канали приймача, слід використовувати обладнання відповідних каналів. Звертайте увагу на цей момент при замовленні обладнання. До одного приймача можна прив'язати до 12 пристроїв (передавачів).
